一、產品特點及用途

　　本產品具有耐寒、柔軟、耐磨、防油等特性，適用于交流額定電壓0.6KV/及下具有耐寒、防油等特殊要求的行車、臺車、傳輸機械等移動電器用動力傳輸線及控制、照明、通訊線路，本產品已廣泛用于冶金、電力、船舶、港口等行業。

　　分相屏蔽丁腈扁平電纜適用于作變頻器供電電纜。

　　二、使用特性

　　1.交流額定電壓：L。/U 0.6/1 KV

　　*高工作溫度：105℃

　　*低環境溫度：固定敷設-40℃

　　2.電纜安裝敷設溫度應不低于-25℃

　　三、基本型號及名稱

　　表1

　　四、代號名稱含義

　　表2

　　備注：阻燃型扁平電纜型號前加ZR,導體線芯中銅絲中可以采用鍍錫

　　五、主要技術指標

　　1.成品電纜導體(R類)直流電阻《符合GB3956規定》 參照附錄A表1和表2。

　　2. 20C時絕緣電丨阻不小于50C5/KM

　　3.成品電纜經受交流50HZ3.5KV/min電壓試驗不擊穿

　　六、基本電纜規格及結構參數

　　注：YVFBP分相屏蔽電纜導體結構及*大外徑參照上表數據

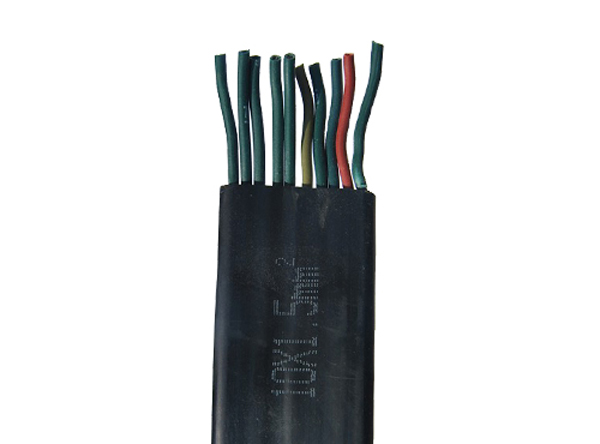

　　七、產品結構示意圖
